Le drainage ....

Publié le par Doune & Keiser

Le drainage

Nous en avons lu des articles sur ce sujet et entre ceux qui disent qu'il faut mettre le drain sur la semelle des fondations, ceux qui disent qu'il faut au contraire le mettre au pied des fondations, ceux qui disent qu'il faut une pente et l'autre non, bref sujet délicat et pas facile de savoir comment faire.

Du coup nous avons préféré laisser cette tâche au maçon et voici en image le passage de la théorie à la pratique

1/ Tout d'abord la théorie


Mettre le drain au niveau de la semelle des fondations et sous le niveau de la dalle.
Recouvrir de graviller 20/40
Puis recouvrir de graviller 5/10
Puis éventuellement de sable e
Remblayer la terre

Le mur sera lui protégé avec un enduit hydrofuge et éventuellement un protection type Delta MS





Autre possibilité
Mettre le drain au pied des fondations et sous le niveau de la dalle.
Recouvrir de graviller 20/40
Enrouler le tout dans un geotextile
Remblayer la terre














2/ La pratique


On commence par l'enduit hydrofuge sur le vide sanitaire.
Si vous opérez sur un sous-sol, mieux vaut ajouter une couche d'enduit bitumeux et une protection plastique type Delta MA.






































Créer au pied du mur de soubassement une sorte de cuvette qui relie le mur à la fondation de sorte à ne pas avoir d'angle droit et que l'eau puisse s'écouler vers le drain au lieu de stagner dans l'angle de la semelle et du mur

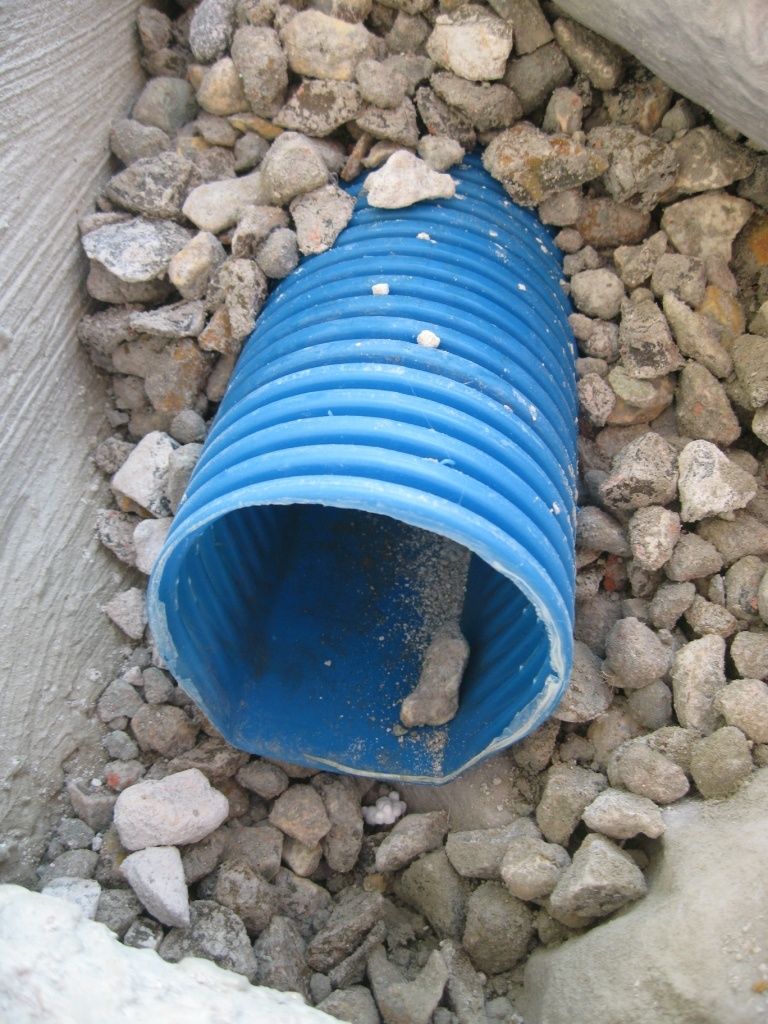

Poser le drain sur un lit de graviller posé sur la semelle des fondations. Créer une légère pente.
Le drain choisi est un drain routier avec une cunette plate au fond permettant une meilleure circulation de l'eau








































Le drain est perforé au niveau du dessus

























Recouvrir le tout de graviller de dimension 20/40













































Puis mettre le geotextile par dessus pour éviter les infiltrations de terre.
Remblayer ensuite la terre.
